Назначение и область применения
Затвор дисковый с двойным эксцентриситетом применяется в качестве запорной арматуры для различных систем, в которых рабочей средой является вода и нейтральные жидкости: хозяйственно-питьевое водоснабжение, оборотное водоснабжение, насосные станции и др. Возможна установка в колодцах, камерах и безколодезным способом.
Номинальный диаметр
Номинальное давление
PN 16
Температура рабочей среды
+25°С .. +250°С, кратковременно: -30 °C … +325 °C
Присоединение
Фланцевое
Материал
Сталь
Герметичность затвора
Класс «А» по ГОСТ 9544-2015 в оба направления

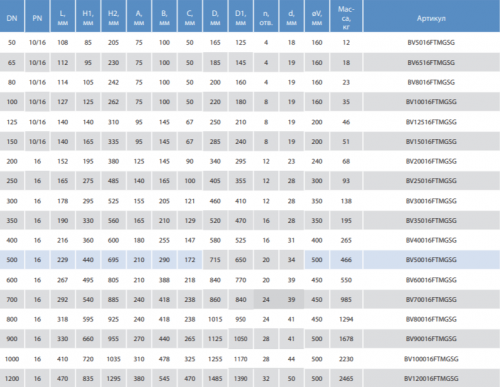

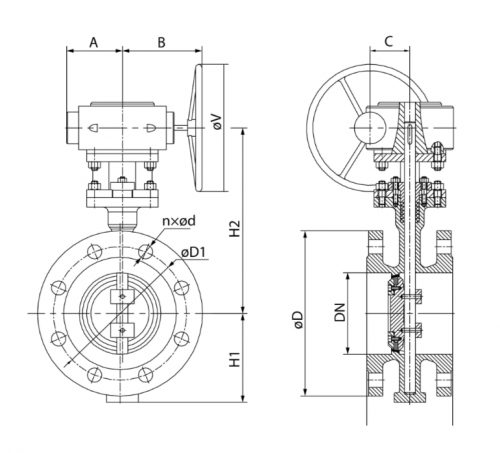

Присоединительные размеры и размеры уплотнительных поверхностей фланцев
Соответствуют ГОСТ 33259-2015
Климатическое исполнение
по ГОСТ 15150-69 в зависимости от применяемых материалов У1 (-40 °С ... +40 °С); УХЛ1 (-60 °С ... +40 °С).
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;
— Герметичность затвора 1,1 х PN
Строительная длина по ГОСТ 3706-93
Управление
Редуктор, электропривод

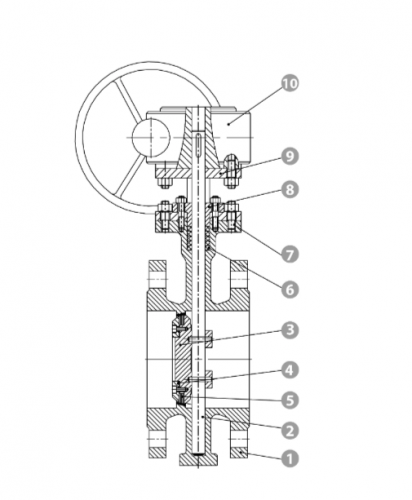

1. Корпус
Сталь 20Л (WCB)
1. Корпус
Нерж. cталь 08Х18Н10 (AISI304)
2. Вал
Нерж. сталь 20X13 (AISI420)
3. Диск
Сталь 20Л (WCB)
3. Диск
Нерж. cталь 08Х18Н10 (AISI304)
4. Прижимное кольцо
Нерж. cталь 08Х18Н10 (AISI304)
5. Уплотнительное кольцо
Графит + нерж. сталь 08Х18Н10
6. Сальниковое уплотнение
Графит
7. Шпилька
Углеродистая сталь
8. Крышка сальника
Сталь 20Л (WCB)
8. Крышка сальника
Нерж. cталь 08Х18Н10 (AISI304)
9. Фланец под редуктор
Сталь 20Л (WCB)
9. Фланец под редуктор
Нерж. cталь 08Х18Н10 (AISI304)
10. Редуктор
—
