Назначение и область применения

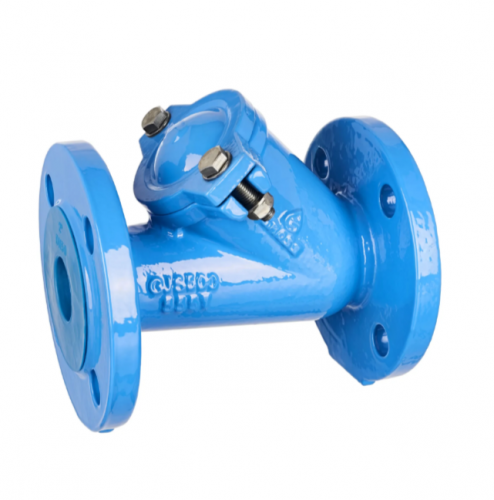

Шаровой обратный клапан предназначен для предотвращения обратного потока рабочей среды. Применяется для систем водоотведения (устанавливаются на сетях напорной канализации, в КНС, на очистных сооружениях). Также допускается применять для других систем, в том числе транспортирующих загрязненные жидкости (механическими примесями, волокнистым включениями и т.п.).

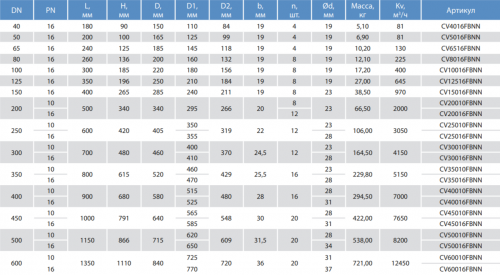

Номинальный диаметр
DN 40 — DN 600
Номинальное давление
PN 10 / PN 16
Температура рабочей среды
-10 °С … +80 °С; кратковременно: -10 °C ... +90 °C
Присоединение
Фланцевое
Материал
Чугун
Герметичность затвора
Класс «А» по ГОСТ 9544-2015
Климатическое исполнение
«УХЛ4» по ГОСТ 15150-69 (+1 °С…+35 °С)
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;— Герметичность затвора 1,1 х PN

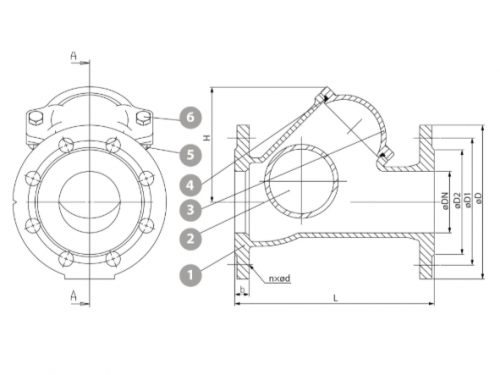

Корпус
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Шар
Углеродистая сталь, покрытая NBR
Крышка
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Прокладка
NBR
Гайка
Нержавеющая сталь AISI304
Болт
Нержавеющая сталь AISI304
