Конструкция

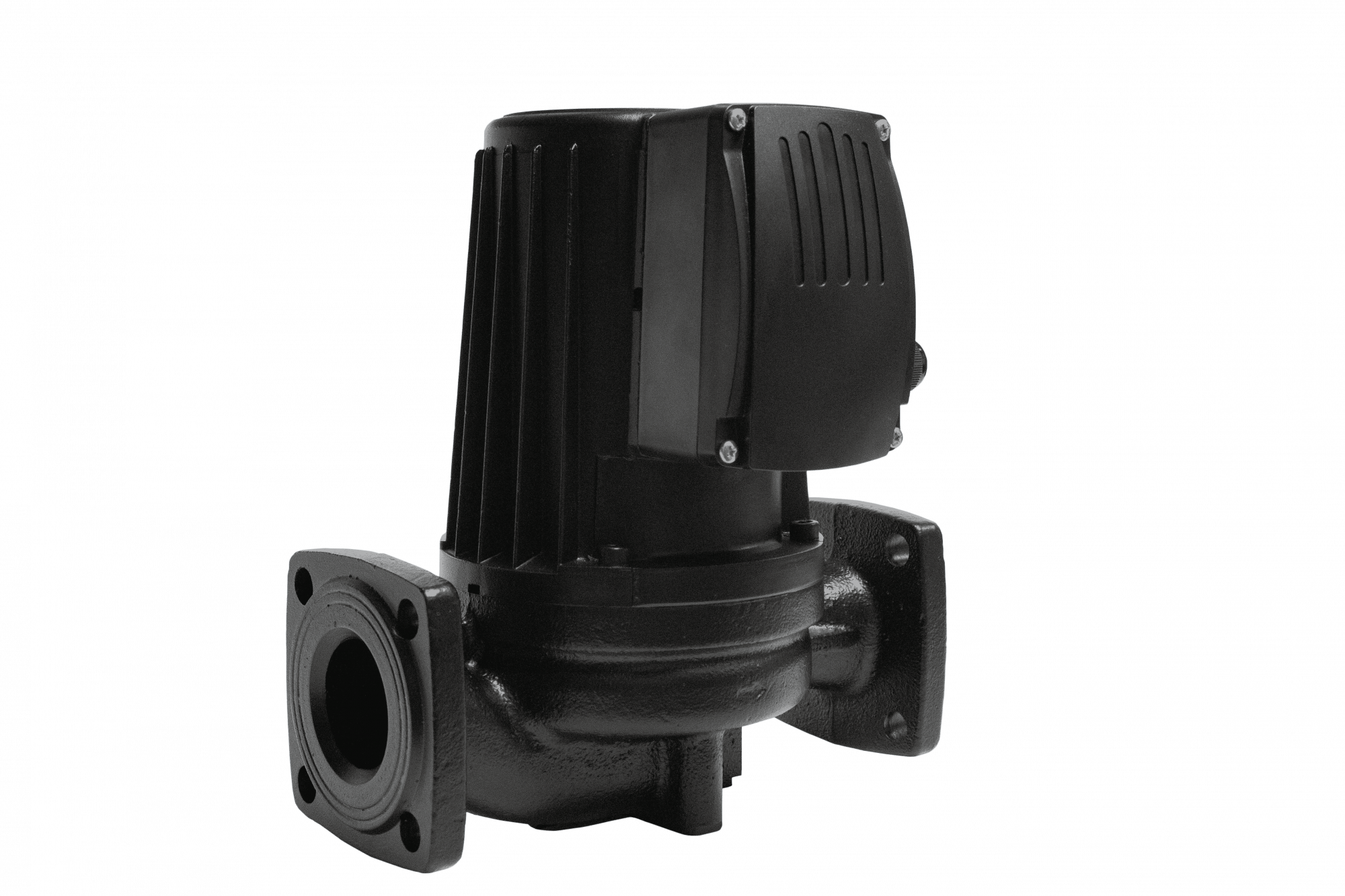

Агрегат состоит из проточной части и вертикального двигателя с мокрым ротором. Насосная часть включает в себя рабочее колесо и корпус .
Двигатель состоит из статора, ротора, регулятора, стравливающего винта и других компонентов. Охлаждение элементов двигателя осуществляется за счет внутренней циркуляции перекачиваемой жидкости. Статор и ротор двигателя уплотнены картриджным уплотнением из нержавеющей стали и двумя термостойкими резиновыми кольцами, которые позволяют обеспечить отсутствие утечек.
Электродвигатель
Двигатель насоса имеет одно- или трехскоростную функцию управления, благодаря чему можно переключать скорость в соответствии с различными требованиями системы.
Двигатель может снабжаться частотным преобразователем,что позволяет обеспечить более точную регулировку насоса. Особенностью такого исполнения является режим самоадаптации (запускается после подключения питания и адаптирует свою производительность в соответствии с фактическими потребностями системы). Такой способ регулировки обеспечивает высокую энергоэффективность EEI≤0.20.
- Степень защиты: IP 42/ IP44;
- Класс изоляции: H;
- Стандартное напряжение 50 Гц: 1х220 В; 3x380 В.
Стандартное напряжение:
— однофазное исполнение 230 В;— трехфазное исполнение 220 / 380 В;
Условия эксплуатации
Среда: жидкая, чистая, неагрессивная и невзрывоопасная жидкость, не содержит твердых частиц, волокон или минерального масла. Насос нельзя использовать для подачи легковоспламеняющихся жидкостей, таких как дизельное топливо и бензин
- Подача до 41 м3/ч;
- Напор до 12 м;
- Мощность до 1300 Вт;
- Максимальное давление в системе: 1,0 МПа;
- Температура окружающей среды: 0°C ~ 40°C;
- Температура перекачиваемой жидкости: 2°C ~ 110°C.
